Inverter hòa lưới Fronius 20kw 3 pha năng lượng mặt trời
Mã sản phẩm : SYMO-15.0-3-M 3348 Lượt xemTHÔNG TIN CƠ BẢN SẢN PHẨM
Tính linh hoạt tối đa cho các ứng dụng của tương lai.
Fronius Symo không biến áp là biến tần ba pha 10,0 kW dành cho các hệ thống thuộc mọi quy mô. Điện áp hệ thống cao, dải điện áp đầu vào rộng và hai bộ theo dõi MPP đảm bảo tính linh hoạt tối đa trong thiết kế hệ thống. Giao diện tiêu chuẩn với internet thông qua mạng WLAN hoặc Ethernet và khả năng tích hợp dễ dàng các thành phần của bên thứ ba làm cho Fronius Symo trở thành một trong những bộ biến tần giao tiếp tốt nhất trên thị trường.
Quy trình thay thế bo mạch PC Fronius độc đáo
Nền tảng của quy trình thay thế bo mạch PC độc đáo được đặt ra khi chúng tôi phát triển bộ biến tần, vì chỉ có thể thay thế bo mạch PC nếu thiết bị đã được thiết kế phù hợp. Điều này cho phép các Đối tác dịch vụ Fronius của chúng tôi cung cấp dịch vụ biến tần nhanh nhất trên thị trường.

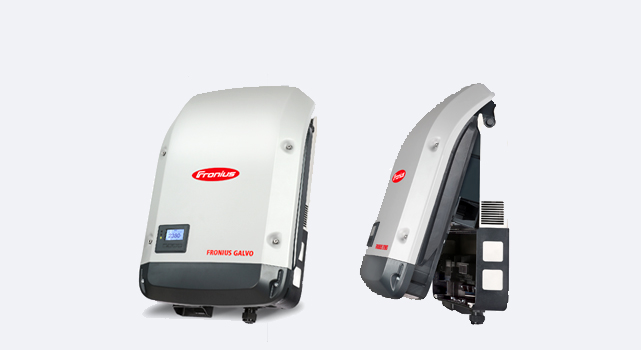

Hệ thống gắn SnapINverter
Điểm đặc biệt trong thiết kế các thiết bị của chúng tôi là ngăn kết nối tách biệt với ngăn đặt tầng nguồn. Chúng được cài đặt riêng. Khu vực kết nối và tất cả hệ thống cáp của nó được lắp vào tường trước. Khoang đặt giai đoạn nguồn được trang bị sau đó. Hệ thống gắn SnapINverter cải tiến giúp cho việc lắp đặt và bảo dưỡng cực kỳ thân thiện với người dùng. Biến tần chỉ đơn giản được đặt trong giá treo tường và sau đó được cố định. Không cần thiết phải tháo toàn bộ biến tần để bảo dưỡng, chỉ cần tháo ngăn đặt tầng công suất. Tất cả hệ thống cáp, cài đặt và cấu hình vẫn được giữ nguyên.
Giao diện WLAN tích hợp
Việc giám sát hệ thống đơn giản, thân thiện với người dùng là rất quan trọng đối với Fronius. Với Fronius Datamanager, chúng tôi là nhà sản xuất biến tần đầu tiên cung cấp giao diện WLAN trong chính biến tần. Biến tần được kết nối với internet mà không cần thêm cáp và cung cấp cho bạn cái nhìn tổng quan hoàn hảo về cách hệ thống PV đang hoạt động.
Thiết kế SuperFlex
Thiết kế Fronius SuperFlex kết hợp tất cả các yêu cầu thiết kế hệ thống thành một dạng biến tần duy nhất. Hai bộ theo dõi MPP kết hợp với điện áp hệ thống cao và dải điện áp đầu vào rộng đảm bảo tính linh hoạt tối đa. Mọi đầu vào DC, và do đó, mọi trình theo dõi MPP, đều có thể đáp ứng toàn bộ đầu ra danh nghĩa của biến tần. Kết quả: một biến tần cho mọi ứng dụng. Nhờ Thiết kế SuperFlex, một biến tần duy nhất có thể đối phó với mọi thách thức – bao gồm các hướng mái khác nhau, tạo bóng của một hoặc hai dây hoặc sử dụng các mô-đun dư.
Dynamic Peak Manager
Dynamic Peak Manager là một thuật toán theo dõi MPP mới tự động điều chỉnh hành vi của nó khi tìm kiếm điểm vận hành tối ưu. Tính năng đặc biệt là Dynamic Peak Manager tự động kiểm tra toàn bộ đường cong đặc trưng một cách thường xuyên và tìm ra Điểm công suất cực đại (GMPP) toàn cầu, ngay cả trong bóng râm một phần.
Smart Grid Ready
Biến tần Fronius đã sẵn sàng cho Smart Grid của ngày mai. Các bộ nghịch lưu được trang bị tối ưu để đáp ứng các yêu cầu kỹ thuật của lưới điện trong tương lai. Một loạt chức năng thông minh, được gọi là Tính năng lưới nâng cao, được tích hợp vào thiết bị. Chúng bao gồm một số chức năng điều khiển để cung cấp tối ưu công suất phản kháng và công suất hiệu dụng. Các chức năng này được thiết kế để cho phép vận hành lưới điện ổn định ngay cả khi mật độ hệ thống PV rất cao và để ngăn chặn sự gián đoạn không mong muốn đối với nguồn cấp dữ liệu và tổn thất năng suất liên quan. Do đó, bộ biến tần Fronius giúp đảm bảo năng suất của hệ thống PV.
| 2Number of MPP trackers | |
| 33,0 / 27,0 A Max. input current (Idc max) | |
| 49,5 / 40,5 A Max. short circuit current, module array | |
| 200 - 1000 V DC input voltage range (Udc min - Udc max) | |
| 200 V Feed-in start voltage (Udc start) | |
| 600 V Nominal input voltage (Udc,r) | |
| 420 - 800 V MPP voltage range (Umpp min - Umpp max) | |
| 200 - 800 VUsable MPP voltage range | |
| 3 + 3Number of DC connections | |
| 30 kWpeak Max. PV generator power (Pdc max) | |
| 43,4 kgWeight | |
| 510 mm Width | |
| 725 mm Height | |
| 225 mm Depth | |
| IP 66Degree of protection | |
| 1Protection class | |
| 2 / 3 Overvoltage category (DC / AC) 1) | |
| < 1 WNight-time consumption | |
| TransformerlessInverter design | |
| Regulated air coolingCooling | |
| Indoors and outdoorsInstallation | |
| -40°C - +60°CAmbient temperature range | |
| 0 - 100 %Permitted humidity | |
| 2,000 m / 3,400 m Max. altitude 2) | |
| 6x DC+ and 6x DC- screw terminals 2.5 - 16 mm²DC connection technology | |
| 5-pin AC screw terminals 2.5 - 16 mm²AC connection technology | |
| ÖVE / ÖNORM E 8001-4-712, DIN V VDE 0126-1-1/A1, VDE AR N 4105, IEC 62109-1/-2, IEC 62116, IEC 61727, AS 3100,AS 4777-2, AS 4777-3, CER 06-190, G83/2, UNE 206007-1, SI 4777, CEI 0-16, CEI 0-21, NRS 097Certificates and compliance with standards | |
| BInterference emission class | |
| 20 kW AC nominal output (Pac,r) | |
| 20 kVA Max. output power (Pac max) | |
| 28,9 A AC output current (Iac nom) | |
| 3~ NPE 400/230, 3~ NPE 380/220 V Grid connection (Uac,r) | |
| 150 - 280 V AC voltage range (Umin - Umax) | |
| 50 / 60 Hz Frequency (fr) | |
| 45 - 65 Hz Frequency range (fmin - fmax) | |
| 1,3 %Total harmonic distortion | |
| 0 - 1 ind,/cap, Power factor (cos φac,r) | |
| 98,1 %Max. efficiency (PV - grid) | |
| 97,9 %European efficiency (ηEU) | |
| 91,9 / 95,2 / 93,0 % η at 5% Pac,r 3) | |
| 94,8 / 96,9 / 95,8 % η at 10% Pac,r 3) | |
| 96,3 / 97,8 / 97,1 % η at 20% Pac,r 3) | |
| 96,7 / 97,9 / 97,4 % η at 25% Pac,r 3) | |
| 96,8 / 98,0 / 97,6 % η at 30% Pac,r 3) | |
| 97,0 / 98,1 / 97,8 % η at 50% Pac,r 3) | |
| 97,0 / 98,1 / 97,7 % η at 75% Pac,r 3) | |
| 96,8 / 98,0 / 97,6 % η at 100% Pac,r 3) | |
| > 99,9 %MPP adaptation efficiency | |
| YesDC insulation measurement | |
| Operating point shift, power limitationOverload behaviour | |
| YesDC disconnector | |
| YesDC Reverse polarity protection | |
| Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON)WLAN / Ethernet LAN | |
| Interface to ripple control receiver6 inputs and 4 digital inputs/outputs | |
| Data logging, inverter update via USB flash drive USB (type A socket) 4) | |
| Fronius Solar Net 2x RS422 (RJ45 socket) 4) | |
| Energy management (floating relay output) Signalling output 4) | |
| IntegratedDatalogger and web server | |
| S0 meter connection / Evaluation of overvoltage protection External input 4) | |
| Modbus RTU SunSpec or meter connectionRS485 |
-
Bộ biến tần (inverter) năng lượng mặt trời là bộ chuyển đổi dòng điện (DC) trực tiếp tạo ra bởi tấm pin mặt trời thành điện xoay chiều (AC) và hoà vào lưới điện xoay chiều của Quốc gia. Sau pin năng lượng mặt trời, biến tần là thiết bị quan trọng nhất trong hệ thống năng lượng mặt trời.
-
Khi các tia nắng mặt trời chiếu vào các tấm pin mặt trời trên mái nhà của bạn, nó sẽ biến thành dòng điện một chiều. Vấn đề là nhà bạn sử dụng dòng điện xoay chiều, đó là lý do tại sao bạn cần lắp đặt biến tần. Biến tần chuyển đổi dòng điện một chiều thành dòng điện xoay chiều, sau đó có thể được sử dụng trong nhà của bạn với lượng dư thừa được đưa vào lưới điện (hoặc được lưu trữ trong pin của bạn, nếu bạn có).
